概述
本系列抗谐波电抗器产品主要为低压系统电力电容器配套，改善电力系统的功率因数，能有效抑制电网的高次谐波，减轻电容器由谐波引起的过载，防止谐波放大，对电容的安全运行，改善网络电压波形，提高供电质量和电网安全经济运行起良好的作用。
适用于 3、5、7、11、13次谐波负载的无功补偿及滤波作用。
型号：YNCKJS 7%
技术参数
· 电抗率：6%、7%、12%、14% 及非标定制
· 低温升：≤ 70K（@工频额定电流）
· 低噪音：≤ 48dB（@工频、距离产品1m测量）
· 绝缘等级：H 级(180℃)
· 耐 压：相对相，相对地施加4kVac， 1min，无击穿闪络现象。
· 线性度：1.8In，电感值不低于0.95额定电感。
· 过温保护：NC125℃温控。
· 执行标准：GB/T 1094.6-2011《电抗器》 IEC60076-6 《Reactors》
使用要求
· 接线方式：三相：三进三出的方式，上面为输入端，下面为输出端
· 单相：一进一出的方式，上面为输入端，下面为输出端
· 安装海拔高度：不高于2000m
· 安装场所：无剧烈机械振动
· 安装环境：温度 -25℃ ~+45℃，相对湿度不超过 90%，安装周围不可有易燃易爆等危险物品，周围应有良好的通风条件，如装在柜内，应加装通风设备。

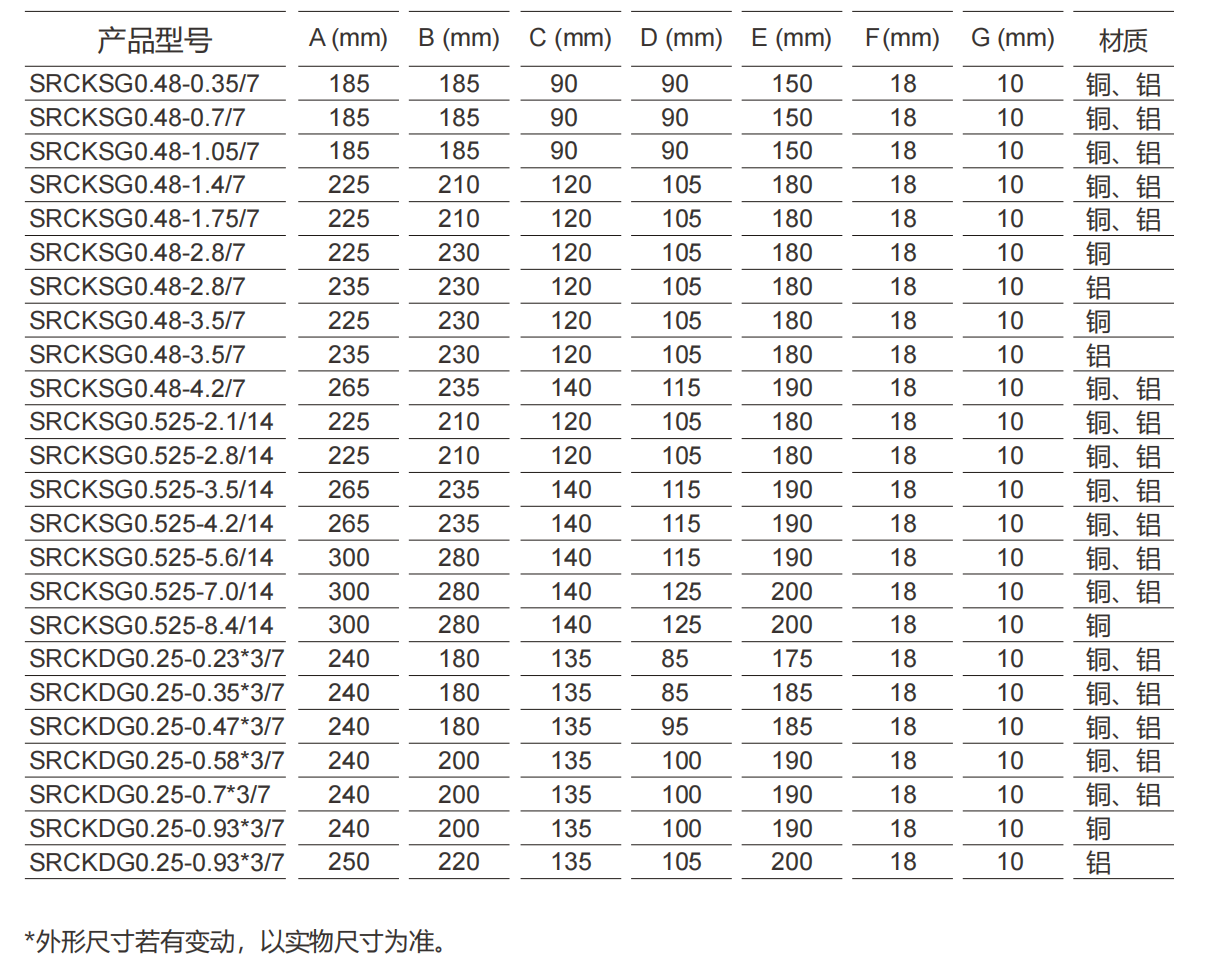

规格及参数
