概述
YNZH

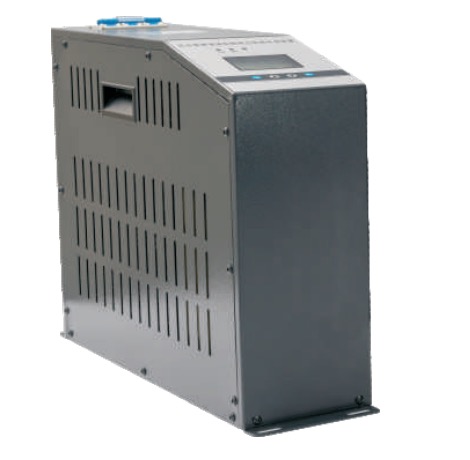

YNDTL低压谐波动态无功补偿模块是我公司在现有低压智能电力电容器产品基础上开发出的一款由晶闸管过零开关单元、低压电力电容器、电抗器以及各种保护传感器单元组成的低压谐波动态无功补偿模块，既适合就地补偿，分散补偿，也适合集中补偿。该模块中有卧式YNDTL-GW系列和立式YNDTL-GL系列，改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好。配合SVG使用，组合成混合补偿，完美的解决了有源与无源的组合问题，满足有源的响应时间，同时兼备无源的高性价比。
· YNZH低压智能谐波抑制电力电容补偿装置低压配电高效节能、降低线损、提高功率因数和电能质量的新一代谐波无功补偿设备。它由智能测控单元，复合开关，线路保护单元，电抗器，低压电力电容器构成。
· 替代常规由熔丝、复合开关或接触器、热继电器、低压电容器、导线等散件组成的无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更方便 , 使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。
· 低压谐波动态无功补偿模块通过内部可控硅无触点开关电路，自动寻找过零投入（切除）点，实现无弧通断；保证过零投切，无涌流、触点不烧结、无谐波，同时具有抗干扰、防雷击和电源缺相、空载跳闸的保护功能，特别适用于无功补偿时切换电容器。
技术参数
· 工作电压：AC380/220±15%，50Hz±5%；允许在 1.1 倍额定电压下长期运行。
· 投切方式：过零投切+继电器机械投切。
· 响应时间：≤100ms。
· 涌流抑制能力：＜3In。
· 补偿方式：分补、共补。
· 补偿容量：共补：0~40kvar；分补：0~13.34kvar*3。
· 温度保护：内置温度传感器，实时监测电容内部温度。
· 电压保护：过压、欠压，自动退出运行。
· 通讯方式：RS485通讯（RJ45网络接口）
· 执行标准：GB/T12747-2017《自愈式低电压并联电容器》；GB/T15576-2008《低压成套无功功率补偿装置》。
· 电流保护：谐波电流过大保护
技术参数
· 工作电压：AC380/220±15%，50Hz±5%；允许在 1.1 倍额定电压下长期运行。
· 投切方式：过零投切+继电器机械投切。
· 响应时间：≤100ms。
· 涌流抑制能力：＜3In。
· 补偿方式：分补、共补。
· 补偿容量：共补：0~40kvar；分补：0~13.34kvar*3。
· 温度保护：内置温度传感器，实时监测电容内部温度。
· 电压保护：过压、欠压，自动退出运行。
· 通讯方式：RS485通讯（RJ45网络接口）
· 执行标准：GB/T12747-2017《自愈式低电压并联电容器》；GB/T15576-2008《低压成套无功功率补偿装置》。
· 电流保护：谐波电流过大保护
使用要求
· 使用环境：-25～45℃；
· 相对湿度：40℃时，＜80%；
· 海拔高度：≤2000米。
安装场所：无剧烈的机械振动；无导电性或爆炸性尘埃；无有害气体和蒸汽，无雨雪侵蚀。
主要规格及参数
型号规格 | 补偿方式 | 补偿容量kvar | 电抗率% | 外形尺寸（mm）L×B×H |

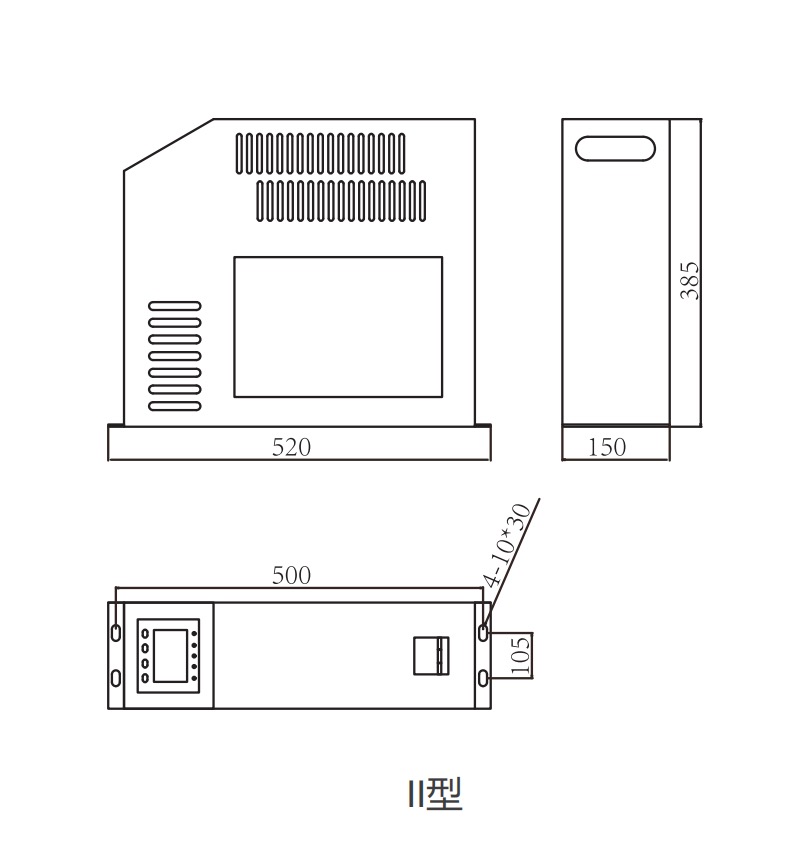

YNZHG-480/10-7 | 共补 | 10 | 7 | 520x150x385（II型）

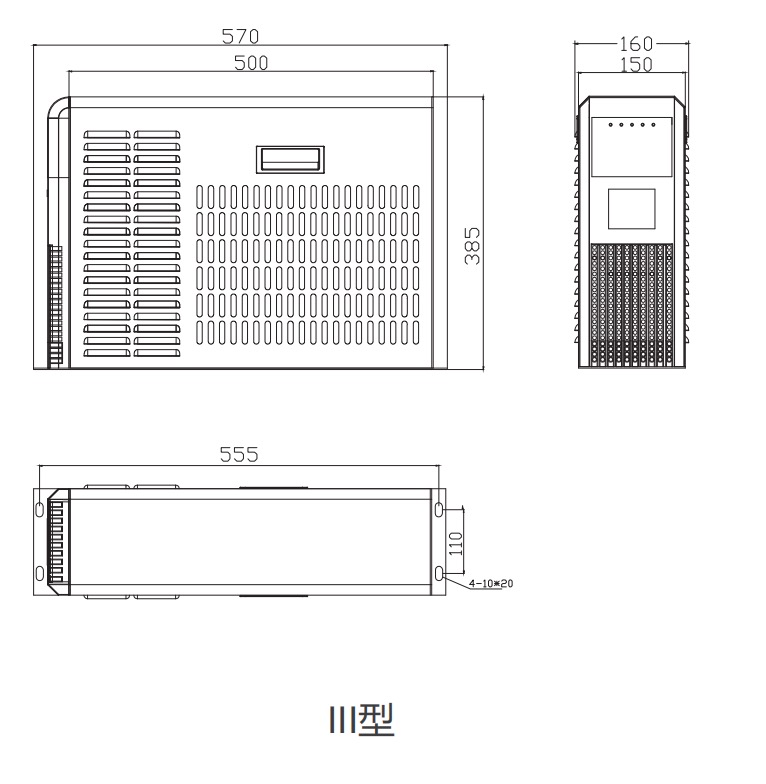

570x160x385 （III型） |
YNZHG-480/15-7 | 15 | 7 |
YNZHG-480/20-7 | 20 | 7 |
YNZHG-480/25-7 | 25 | 7 |
YNZHG-480/30-7 | 30 | 7 |
YNZHG-480/40-7 | 40 | 7 |
YNZHG-480/50-7 | 50 | 7 |
|
YNZHF-280/10-7 | 分补 | 10（3.34×3） | 7 | 520x150x385（II型）
570x160x385（III型） |
YNZHF-280/15-7 | 15（5×3） | 7 |
YNZHF-280/20-7 | 20（6.67×3） | 7 |
YNZHF-280/25-7 | 25（8.34×3） | 7 |
YNZHF-280/30-7 | 30（10×3） | 7 |
YNZHF-280/40-7 | 40（13.34×3） | 7 |
*外形尺寸若有变动，以实物尺寸为准。
