概述

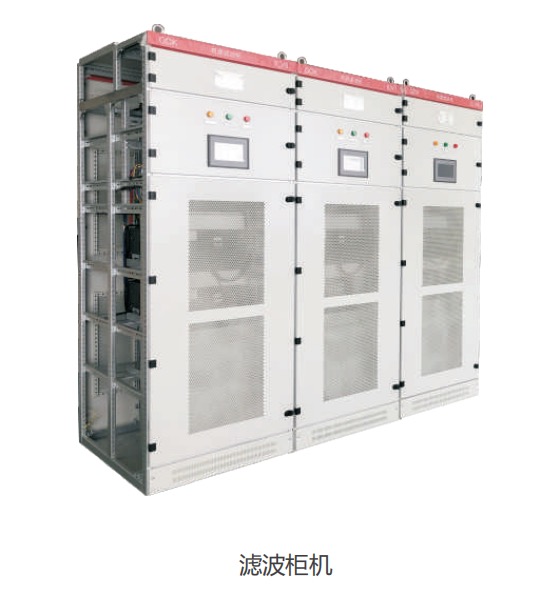

YNAFP有源电力滤波器以并联的方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用脉宽调制信号（PWM）变换技术驱动IGBT模块。
向电网输入与电网谐波电流相位相反、大小相等的电流，实现“抵消补偿”，从而达到滤除谐波、动态补偿无功的功能，得到期望的电源电流。滤波器通过计算并以完全相反的方向注入相同的谐波，这样可以完全消除谐波，基于同样的工作原理，有源滤波器可以修正功率因数，产生三相正弦形电流波，满足负荷要求。
技术参数
单柜消谐容量（A） | 30~600（更大、小容量可定制） |
环境条件 | 安装地点 | 户内 |
环境温度 | -10℃~+45℃ |
相对湿度 | ≤95%，无凝露 |
存储温度 | -40℃~+60℃ |
雷害等级 | 中雷区 |
交流输入 | 额定电压 | 380/660V（1±15%） |
固定频率 | 50*（1±10%）Hz |
接线方式 | 三相三线/三相四线 |
技术指标 | 滤波范围 | 2~50次谐波（可以选择性滤波，各次谐波补偿可分别设定） |
响应时间 | <10ms |
滤波效果 | 总谐波治理率>95% |
损耗 | <3% |
过载保护 | 可自动设置调节 |
过载能力 | 120% |
多台运行方式 | 并联运行 |
控制算法 | 具有自适应能力的领域筛选矢量补偿法 |
工作模式 | 自动或者手动 |
控制器 | DSP |
通讯接口 | Modbus RTU协议，RS232/485 |
防护等级 | IP30（更高、低防护等级可定制） |
显示屏 | 7寸液晶屏 |
冷却方式 | 强制风冷 |
保护功能 | 过压、欠压、过温、过载、缺相、短路、抗干扰等
软硬件保护，并能自动切除设备 |
单机尺寸（Wmm*Dmm*Hmm） | 800*1000*2200（标配）非标尺寸可定制，
特需要求可致电苏容电气 |
*外形尺寸若有变动，一实物尺寸为准。
产品特点
· 滤波强：单次谐波治理效率≥95%。
· 效率高：装置本身热损耗≤5%。
· 效果好：治理后网侧THDi≤5%。
· 响应快：全响应时间≤5ms。
· 功能全：谐波治理、无功补偿、不平衡治理可选择设定。
· 体验佳：液晶屏显示，触摸屏操作，简单易懂。
· 补偿灵活：
· 可对每次谐波幅值
· 进行单独设定
· 扩容方便：支持6台以内扩容。
· 结构多样：产品结构有壁挂式、嵌入式和柜式等不同形式可供选择。
· 管理智能：设备具有RS232/RS485等多种通讯接口，可灵活接入至管理系统，实现远程监管。
· 补偿灵活：可对每次谐波幅值进行单独设定。
· 可靠性高：具备过流、过压、欠压、过温、缺相、短路、抗干扰等软硬件保护，设备本身故障不会影响系统正常运行，可以做到软切除。
应用场合
· 工业制造，医疗卫生，体育馆及剧场，工矿企业
· IDC行业，商业地产，光伏行业，半导体
· 公园酒店，造纸，污水处理，充电站
· 轨道交通，钢铁冶炼，垃圾发电
