概述
YNZD型智能低压电容器将复合开关、电容器等有机地集成为一体，成为一台智能化的电容器，彻底改变了传统无功补偿装置体积庞大的结构模式，具有补偿效果更好、体积更小、使用更灵活、维护更方便、可靠性更高，更好满足低压供电系统无功补偿的要求。
型号：YNZD-△-XX -XA
技术参数
· 工作电压：AC380/220±15%，50Hz±5%；允许在1.1倍额定电压下长期运行。
· 投切方式：过零投切+继电器机械投切。
· 补偿方式：分补、共补。
· 补偿容量：共补：0~25+25kvar；分补：0~13.34kvar*3。
· 温度保护：内置温度传感器，实时监测电容内部温度。
· 电压保护：过压、欠压，自动退出运行。
· 谐波保护：谐波过大时，自动退出运行。
· 通讯方式：RJ45网络通讯。
执行标准：JB/T12747-2017《自愈式低电压并联电容器》；GB/T15576-2008《低压成套无功功率补偿装置》。
使用要求
· 使用环境：-25～45℃；
· 相对湿度：40℃时，＜80%；
· 海拔高度：≤2000 米。
安装场所：无剧烈的机械振动；无导电性或爆炸性尘埃；无有害气体和蒸汽，无雨雪侵蚀。
共补主要规格及参数

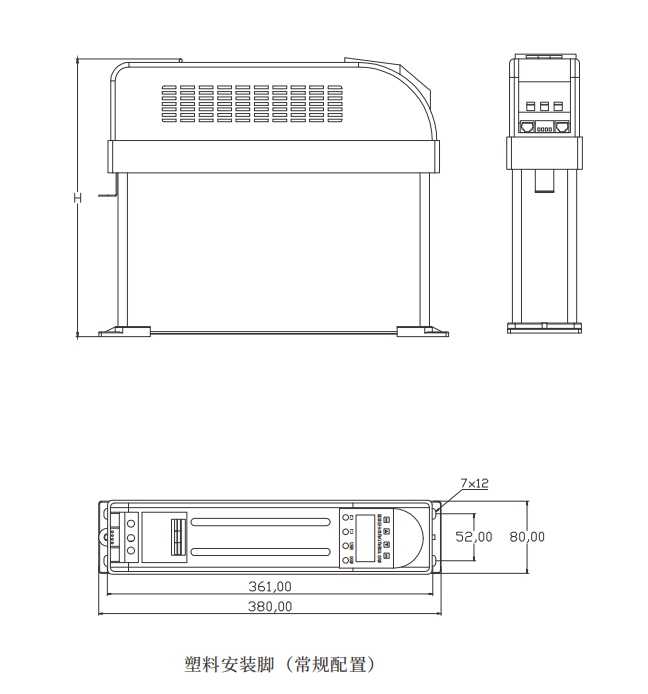

型号规格 | 补偿方式 | 补偿容量Kvar | 高度H（mm） |
YNZDG-0.45/5+5 | 共补 | 10（5+5） | 250 |
YNZDG-0.45/5+10 | 共补 | 15（5+10） | 225 |
YNZDG-0.45/10+10 | 共补 | 20（10+10） | 250 |
YNZDG-0.45/15+15 | 共补 | 30（15+15） | 280 |
YNZDG-0.45/10+20 | 共补 | 30（10+20） | 280 |
YNZDG-0.45/20+20 | 共补 | 40（20+20） | 300 |
YNZDG-0.45/25+25 | 共补 | 50（25+25） | 340 |
*外形尺寸若有变动，以实物尺寸为准。
分补主要规格及参数
型号规格 | 补偿方式 | 补偿容量Kvar | 高度H（mm） |
YNZDF-0.25/1.67×3 | 分补 | 5（1.67×3） | 250 |
YNZDF-0.25/3.34×3 | 分补 | 10（3.34×3） | 250 |
YNZDF-0.25/5×3 | 分补 | 15（5×3） | 250 |
YNZDF-0.25/6.67×3 | 分补 | 20（6.67×3） | 280 |
YNZDF-0.25/8.34×3 | 分补 | 25（8.34×3） | 280 |
YNZDF-0.25/10×3 | 分补 | 30（10×3） | 320 |
YNZDF-0.25/13.34×3 | 分补 | 40（13.34×3） | 340 |
*外形尺寸若有变动，以实物尺寸为准。
